| Genel bakış | |
|---|---|

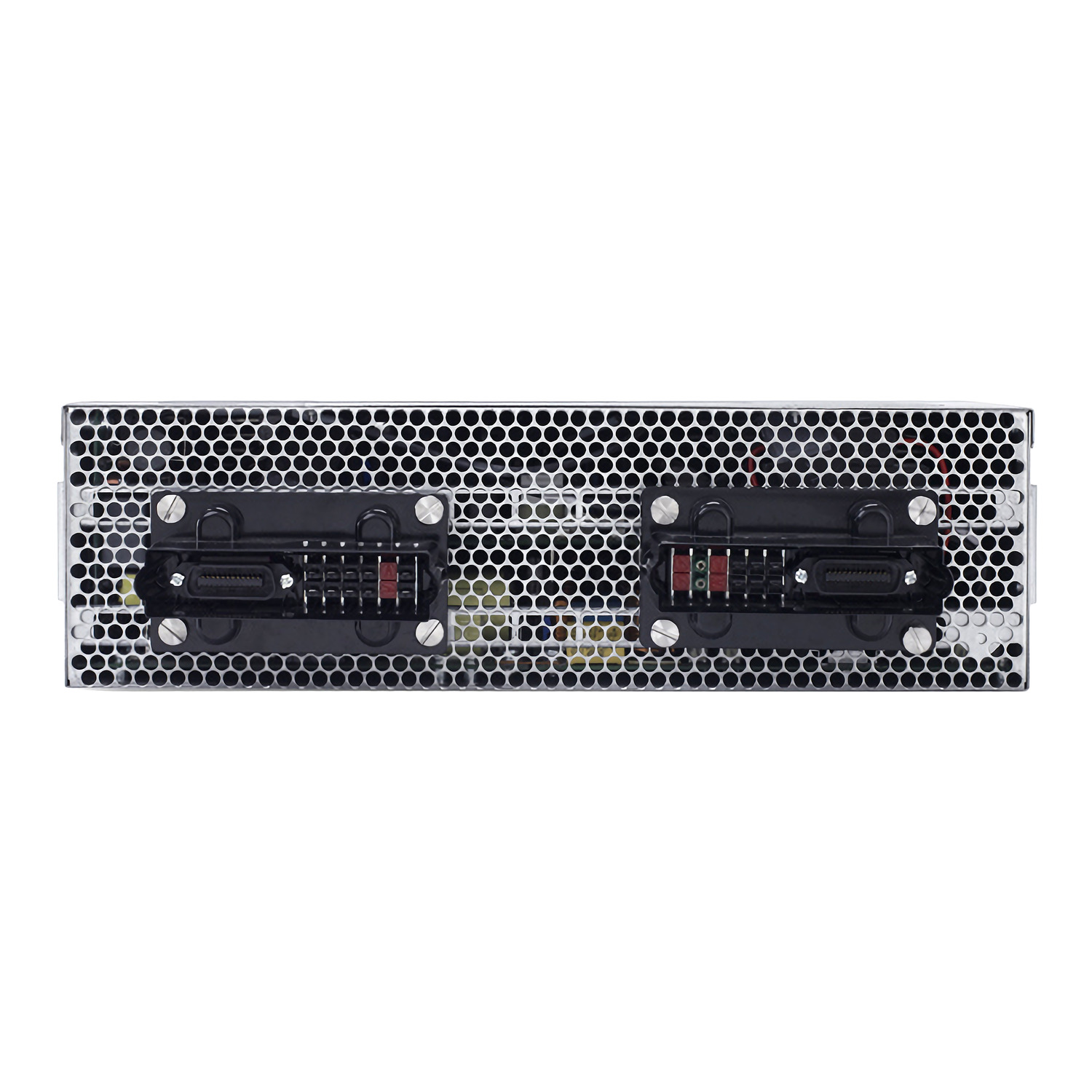

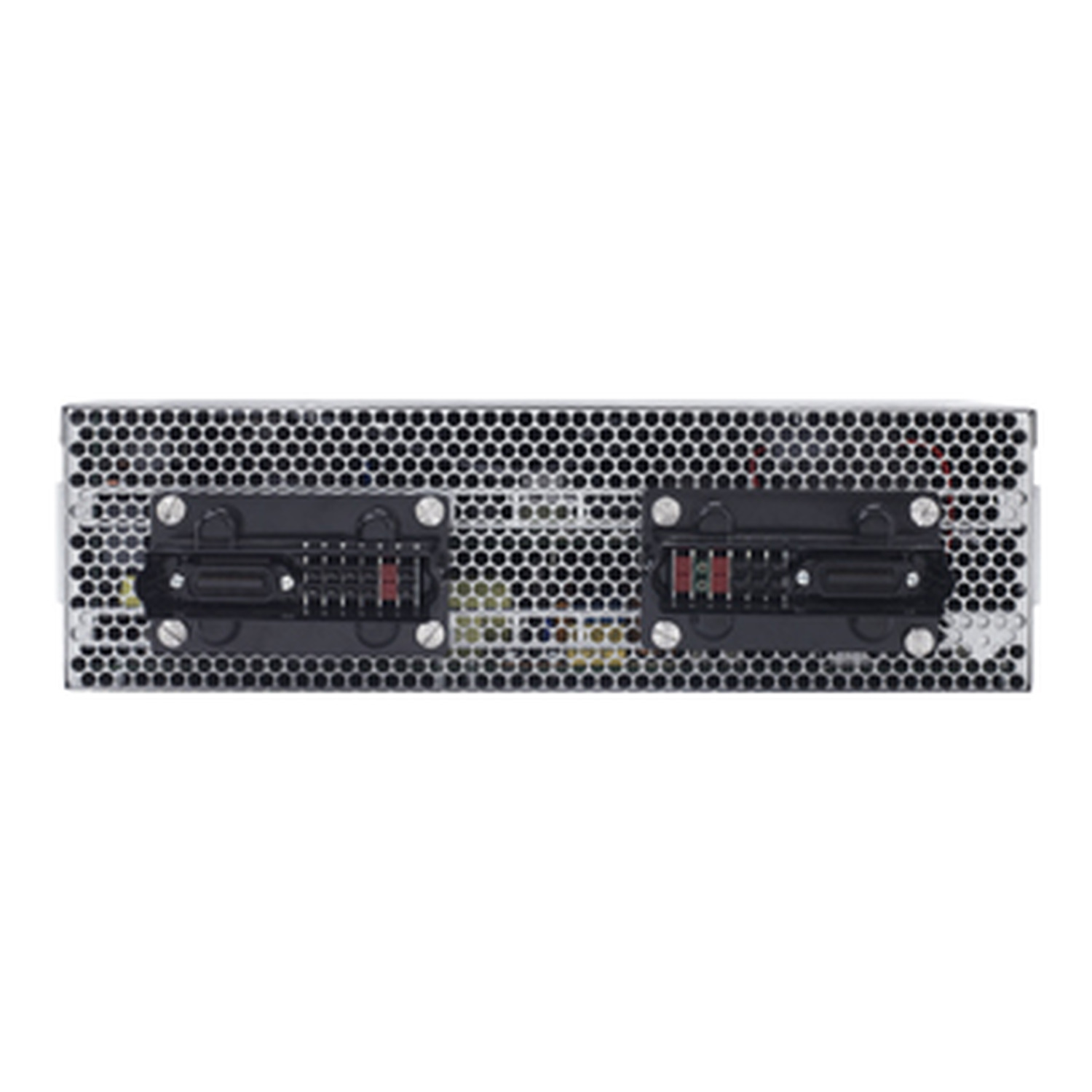

| Sunum | Symmetra PX160kW ve PX48kW için 16kW yüksek verimli güç modülü. Bu güç modülü SYPM10KH modülü ile geriye doğru uyumludur ve eğer bir PX80kW, 40KW veya 20kW all-in-one içerisine kurulmuşsa sadece 10 kW güç koruması vereceğini otomatik olarak algılayacaktır. |
| Teslim süresi | Genellikle 2 Hafta içerisinde Gönderilir |
| Ana | |
|---|---|
| Main Input Voltage | 400 V 3 faz |
| Main Output Voltage | 230 V 400 V3 faz |
| W cinsinden nominal güç | 16000 W |
| VA cinsinden nominal güç | 16000 VA |
| Çıkış fonksiyonu | Sert Kablo 5 kablo (3Faz+N+G) 1 |
| tedarik edilen ekipman | Montaj Kılavuzu |
| Aküler& Çalışma Zamanı | |
|---|---|
| Önceden Takılı Aküler | 0 |
| Boş Batarya Yuvaları | 0 |
| ek bilgi | 380 : 400 ya da 415 V 3 Faz nominal çıkış için yapılandırılabilir |
| Fiziksel | |
|---|---|
| Yükseklik | 13,2 cm |
| Genişlik | 48,3 cm |
| Derinlik | 70 cm |
| Ürün ağırlığı | 28,5 kg |
| montaj konumu | Ön |
| Değişken seçeneği | No |
| Giriş | |
|---|---|
| ağ frekansı | 40...70 Hz |
| Lineer direnç | 1 Sert Kablo 5 kablo (3Faz+N+G) |
| giriş gerilimi limitleri | 340...477 V |
| Maksimum Giriş Akımı | 33 A |
| Maksimum Kısa Devre Dayanımı (Icw) | 30 kA |
| Giriş Toplam Harmonik Distorsiyon | Tam yük için %5'ten daha az |
| Input Power Factor at Full Load | 0,99 |
| Çıkış | |
|---|---|
| Maksimum Konfigüre edilebilir Güç (Watts) | 16000 W |
| harmonik bozulma | %2'dan az |
| Çıkış Frekansı (senk’den ana girişe) | 50/60 Hz +/- 3 Hz kullanıcı tarafından ayarlanabilir +/- 0,1 senk’den ana girişe 50 Hz +/- % 0,1 50Hz nominal için senk yok |
| tepe faktörü | Limitsiz |
| Topoloji | Çift Dönüşüm On-Line |
| çıkış gerilimi toleransı | +/-%1 statik ve %100 yük adımında +/- %5 |
| Çıkış Voltajı THD | < 2% for 0 to 100% linear load and < 6% for full non-linear load |
| Aşırı Yüklü Çalışma | %125'te 10 dakika ve %150'de 60 saniye |
| Uyumluluk | |
|---|---|
| Ürün sertifikaları | CE |
| Standartlar | TR 50091-1 TR 50091-3 FCC Kısım 15 Sınıf A VFI-SS-111 |
| Ortama dair | |
|---|---|
| çalışma için ortam hava sıcaklığı | 0…40 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0. |
| Depolama ortam koşulları | -15…40 °C |
| Depolama Bağıl Nemi | 0…95 % |
| depolama yüksekliği | 0,00…4572,00 m |
| akustik seviyesi | 63 dBA |
| ısı dağılımı | 2573 Btu/saat |
| NEMA koruma derecesi | NEMA 1 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 22,5 cm |
| Package 1 Width | 70 cm |
| Package 1 Length | 59,5 cm |
| Package 1 Weight | 31,55 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 1 yıl, tamir veya değiştirme |
