| Ana | |
|---|---|

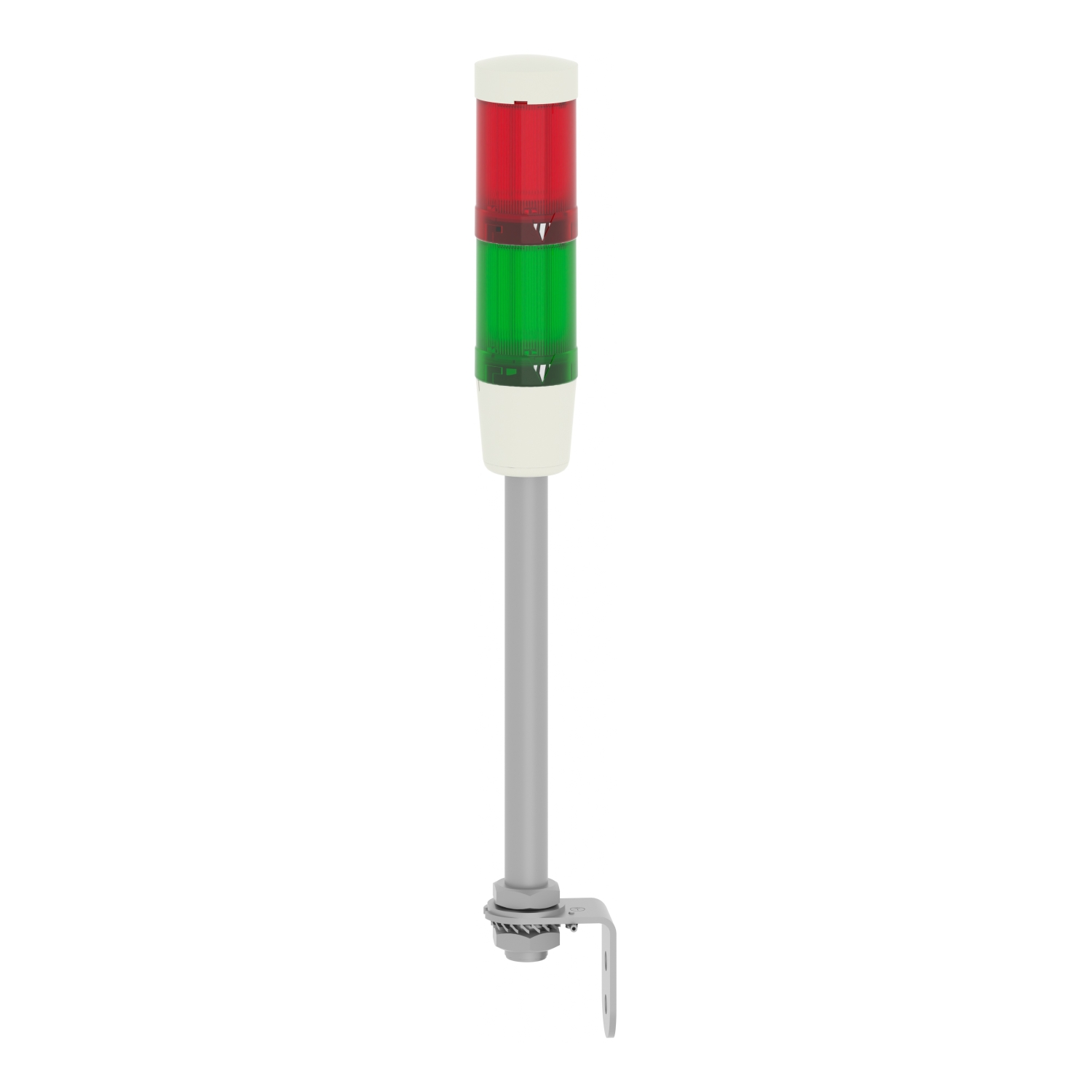

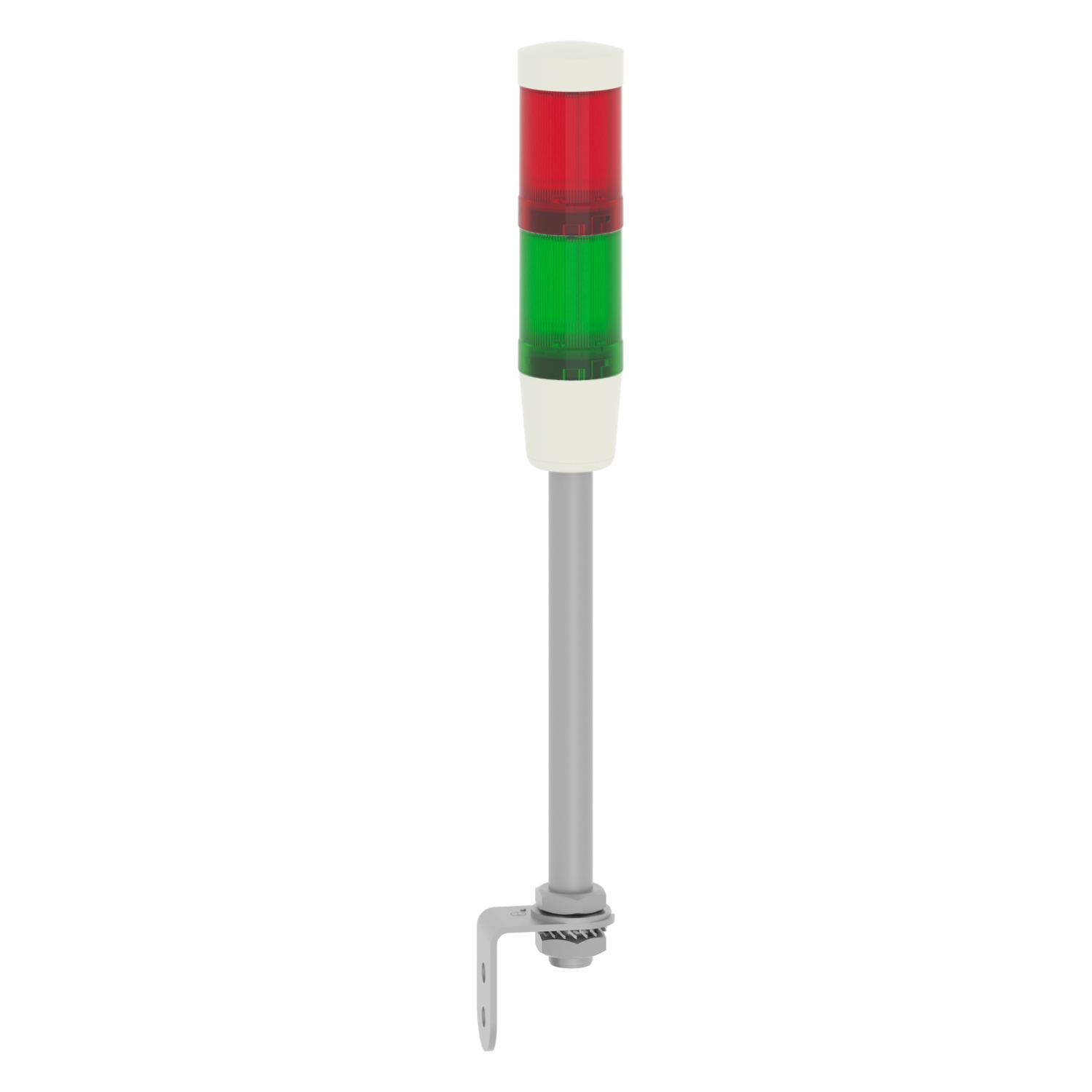

| Ürün serisi | Harmony XVM |
| Ürün ya da bileşen tipi | Önceden monte edilmiş ve ön kablolu gösterge bankası |
| gösterge ışığı veya gösterge bankası birimi tipi | 2 ışıklı birim |
| bileşen adı | XVM |
| ışık kaynağı | Yeşil super bright LEDile BA 15d taban sabit sinyalleme Kırmızı super bright LEDile BA 15d taban sabit sinyalleme |
| ışık bloğu rengi | Kırmızı/yeşil |
| [Us] nominal besleme gerilimi | 24 V AC/DC |
| gösterge bankası taban tipi | Entegre alarm cihazlı taban |
| Montaj Tipi | Dikey |
| Tamamlayıcı | |
|---|---|
| kit düzenleme | Alüminyum destek borusu Kapak Plastik sabitleme plakası Taban birimi |
| montaj çapı | 45 mm |
| bağlantılar - terminaller | Çok uçlu, 1 x 0,325 mm² (AWG 22) |
| İşaretleme | CE |
| montaj desteği | Alüminyum tüp |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 60947-1 |
| nominal gerilim limiti | 0,85...1,1 Un 'e uygunIEC 60947-5-1 |
| akım tüketimi | 15 mA üzerinde taban birimi 43 mA üzerinde sabit LED birimi |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-1 |
| temel frekans | 4 kHz |
| Ürün ağırlığı | 0,404 kg |
| Ortam | |
|---|---|
| IP koruma derecesi | IP42 dikey konum 'e uygunIEC 60529 |
| Ürün sertifikaları | CCC |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-5-1 |
| Depolama ortam koşulları | -25…70 °C |
| çalışma için ortam hava sıcaklığı | -10…50 °C |
| aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 60947-1 Sınıf I 'e uygunIEC 60947-5-1 Sınıf I 'e uygunIEC 61140 |
| koruyucu bakım | TC |
| gürültü seviyesi | 0…80 dB -de 1 m |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,0 cm |
| Package 1 Width | 8,0 cm |
| Package 1 Length | 54,0 cm |
| Package 1 Weight | 528,0 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 11,477 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 80 |
| Package 3 Height | 75 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 54 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
